1、電加熱棒安裝前應詳細檢查是否完好。并用500V兆歐表測量接線柱與外殼的絕緣電阻應≥10M兆歐，船用電熱棒應大于50MΩ。

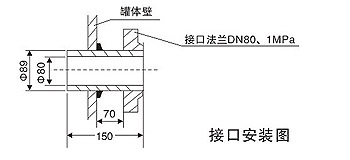

    2、根據接口外徑在罐體上開孔，并安裝電熱棒接口。(見下圖)

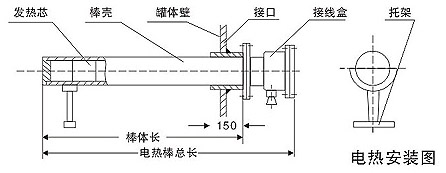

    3、接裝電熱棒：安裝前先在罐體內安裝一托架，托架由用戶根據罐體上孔的高度及電熱棒長度制造和安裝，然后將耐油石棉橡膠圈套在電熱棒上把電熱棒插入罐體接口，并用螺釘把電熱棒與接口緊固在一起，并確保不滲油。(見下圖)

    4、在接地螺釘處接裝電線，接地線用4mm²以上多股銅絞線，并測量接地電阻不大于10Ω。

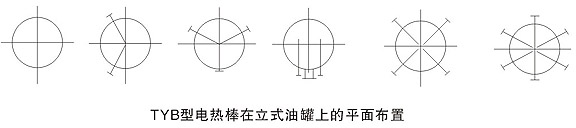

    5、電熱棒在油罐內的布置見圖五、六。

    6、TYBL型(直角)防爆電熱棒安裝

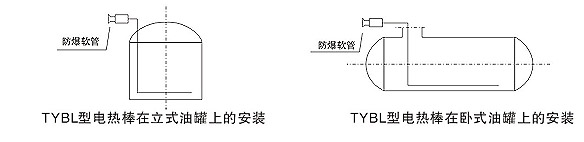

    TYBL型防爆電熱棒從油罐上部入孔插入，使電熱棒下部水平按放在油罐底部(見下圖)，安裝時外殼必須接地.接線盒出線口安裝防爆軟管。

（1）配套設備和附件的選用
    與電熱棒配套的設備及附件有：電熱控制柜、鉑熱電阻溫度傳感器、浮球液位控制器。以上設備、附件配套使用。實現恒溫自動控溫和最低液位保護，并具有手動自動轉換。

①電控柜
    型號分為DK型(陸上用)和DKC型(船用)
    按安裝位置分為戶內型和戶外型
    按安裝方式分為懸掛式和落地式
    型號及外形尺寸見本廠DK電熱控制柜使用說明書
②溫度傳感器
    與溫度調節儀匹配的溫度傳感器選用WZP型，其鉑熱電阻分度號Pt100，型式為插入棒型，外徑16mm，長度以工程實際選定一般取L=800mm~1500mm。本廠為用戶提供該測量電阻套管，套管為3/4水煤氣管。
③液位控制器
    為防止電熱棒在運行中露出液面而發生“干燒“，配套選用浮球液位控制器實現低液位保護。當液體達到設定的低液位時，自動切斷電源，停止電熱棒工作，確保安全運行。
（2）配套器件安裝
①控制柜安裝和電氣接線

    電熱控制柜屬非防爆式，應安裝在防爆區以外（安全區域）。安裝時箱體應垂直，接地線應牢固可靠。落地式需用地腳螺栓將箱體固定在基礎上。
    按防爆規范要求，電源電纜及控制電纜均需用銅芯電纜，其截面應按電熱棒功率選擇（見表二）。并按廠方提供的接線圖正確接線。電纜端與接線柱連接必須使用銅線鼻子，不允許用多股線直接壓在接線柱上，電纜要留有適當?shù)念A(yù)留量。

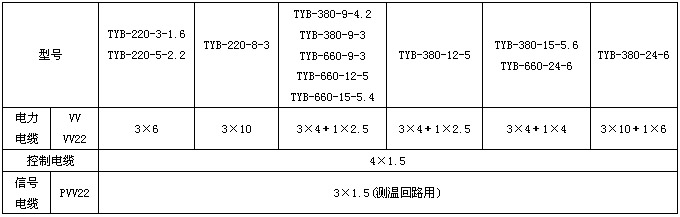

②電熱棒安裝電纜選用表
    注:實際選用電纜截面積應按電壓降再校核。

③鉑熱電阻安裝

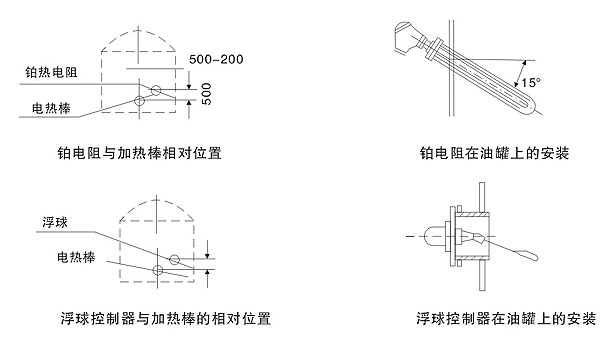

     由于加熱的石油產品流動性較差，此過程為一非均勻溫度場。鉑熱電阻與電熱棒的安裝相對位置選擇能反映出油罐內部油品較真實的溫度。建議按圖+所示位置安裝。
安裝方法：
   鉑熱電阻安裝在鋼護套管內，鋼護套管焊接在油罐壁上，安裝時向內下方傾斜，與水平成15度夾角(見下圖)，套管內加入適量變壓器油，鉑熱電阻插入鋼護套管后將定位螺釘緊固。
④浮球液位控制器安裝：
    浮球液位控制器與電熱棒安裝相對位置(見下圖)，安裝短節水平焊在油罐壁上，浮球液位控制器用法蘭連接安裝在短節上。法蘭之間需墊石棉橡膠墊。安裝短節由廠方提，外徑尺寸為90mm。(見下圖)

⑤試運行：
    a.檢查電熱棒與配套件安裝是否正確、牢固。
    b.接地是否可靠，接地電阻是否符合要求。
    c.用500V兆歐表測量外殼與各接線柱的絕緣電阻應≥10MΩ。
    d.檢查油位是否高于電熱棒。
    e.在檢查合格后進行試送電，并測量電熱棒各相電壓與電流。做好記錄，連續觀察24小時，如無異常即可正常工作。
