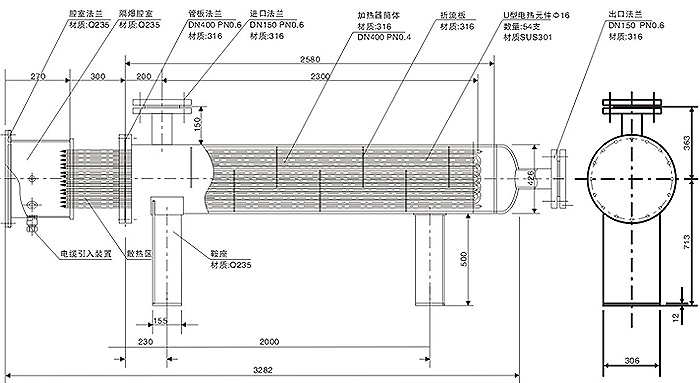

1、生產標準：國標GB3836.1-2000, GB3836.2-2000, JB/T2379-93；
2、防爆等級:ExdIICT3；防護等級:IP55；
3、設計壓力:O.6MPa，工作壓力:0.4MPa；
4、工作電壓:380V三相，50Hz，△型接法，工作功率300KW，加熱介質:87%氨氣,12%水，1%吡啶；
5、加熱密度:2.3W/平方厘米，設計溫度：400℃，操作溫度：300℃；
6、產品出廠做18300V/min高壓測試，熱態絕緣電阻大于15兆歐以上，冷態絕緣電阻≥400兆歐，做水壓試驗1.0MPa，保壓30分鐘；
7、產品出廠有檢測報告，防爆合格證，使用說明書。

注：1、尺寸屬估計尺寸；
    2、B尺寸根據工作溫度的不同可作適當調整；
    3、表格內數據僅供參考，若客戶需要，本公司可根據詳細的技術參數進行設計；
    4、非標規格可定制。

1、安裝
    （1）臥式電加熱器為水平安裝方式，出口應垂直向上，進口前、出口后均要求有0.3米以上的直管段，并加裝旁通管路。以適應電加熱器檢查工作和季節性運行的需要。
    （2）電加熱器安裝前應使用500V搖表檢測主接線端子與外殼的絕緣電阻，絕緣應≥1.5MΩ，船用電加熱器絕緣電阻應≥10MΩ，并檢查器體及各部件有無缺損現象。
    （3）本廠配套生產的控制柜為非防爆設備。應安裝在防爆區外(安全區域)安裝時應時行全面檢查并正確接線。
    （4）電氣接線必須符合防爆要求，電纜須選用銅芯線并采用接線鼻子連接。
    （5）電加熱器設有專用接地螺栓，用戶應將接地線可靠接在該螺栓上，接地線應采用4mm2以上多股銅線，接地電阻應不大于4Ω。
2、調試
    （1）試運行前應再次檢查系統情況，檢查電源電壓與銘牌是否相符。
    （2）依照溫度調節儀使用說明書的規定。按工藝要求合理設定各項溫度定值。
    （3）電加熱器的過熱保護器已按防爆規定溫度定置。不需要調整。
    （4）試運行時首先開啟進行管路閥門，關閉旁路閥門，排盡加熱器內空氣，介質充滿后，電加熱器方可啟動。注：絕對禁止電加熱器干燒!
    （5）應按設備隨機圖紙文件的操作說明正確操作并記錄運行時的電壓、電流、溫度等各有關數據，試運行24小時無異常情況方可安排正式運行。
3、運行
    （1）應堅持定期對設備及線路進行巡視檢查，加強維護保養，尤其應注意檢查觸頭、端子、接頭等有無虛接過熱現象。
    （2）每年應定期作電氣參數的校測與核對。
    （3）每年校驗一次熱傳感器和溫度調節儀表，保證量值準確。
    （4）長期停用再啟用或遷移使用地點.應嚴格1、2項的內容執行。

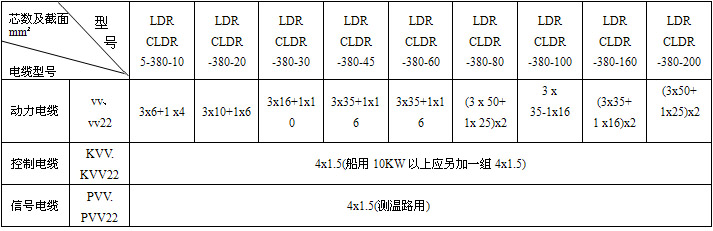

4、電加熱器電纜選用表

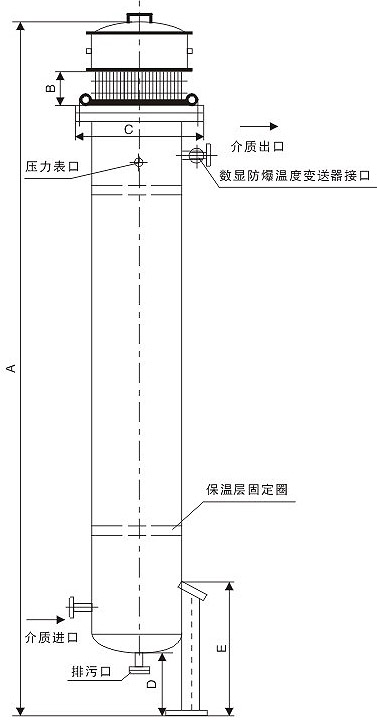

抽吸式電加熱器
    抽吸式電加熱器主要用于貯罐內介質的加熱，以達到可以用泵抽吸之目的。在冬天真正需要達到的目的是將貯罐內的介質可以抽吸出。它并不需要對整個貯罐進行加熱或伴熱。否則，它的整體伴熱或加熱能耗很大。造成無謂能源損失。
    抽吸式電加熱器加熱過程是流體進入加熱腔體內，依靠內部加熱器的加熱升溫，降低介質流體粘度。然后從泵吸口流入，通過泵把流體泵出。加熱器的加熱時間，可以與泵的抽吸時間同步。也可視抽吸量的大小,對加熱器預先啟動預熱.但不需要對整個貯罐加熱，從而大量節約能源。

智能化變頻中頻電加熱器
    智能化變頻中頻電加熱器具有技術含量高(采用四種單片機控)，頻率高、功率高、使用效果快速，可靠性好、功率大、壽命長、抗干擾性能好、使用方便、維修簡單的特點。同時具有多重保護功率(斷電、缺相、缺水、過流、過壓、超溫、反壓時間、TVS等)。控制電路采用多片微處理器組成智能化集散控制體系統。可自動平衡系統內各種參數變化引起的各種誤差(如相移誤差、對稱性誤差、重復性誤差、負載變化誤差)反應速度快、控制誤差小。產品同時用各種數字儀表實時監測進線電壓、電流、直流電壓、電流、中頻電壓、電流、中頻頻率、中頻功率及溫度等。本產品同時具有故障自動檢測，自動顯示系統，可自動判別故障類型、區域。并用故障碼自動顯示,便于維修人員排除故障，降低了對維修人員技術水平的要求。
    智能化變頻中頻加熱器系列產品已廣泛應用于鋼鐵、汽車、鐵路、石油、化工等行業，主要加熱介質有:鋼、鐵、水、原油及各種不允許使用明火的化工產品。

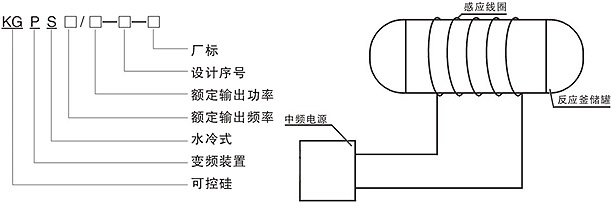

1、型號定義說明

2、代表性產品規格

    a.100Hz-1000Hz，1000KW
    b.8000Hz，400KW
    c.6000Hz，100-250KW
    d.25KHz-30KHz，3-45KW
    本廠可以根據用戶的要求，生產適用于各種介質及環境(如防爆、防腐等)的非標變頻中頻電加熱器。

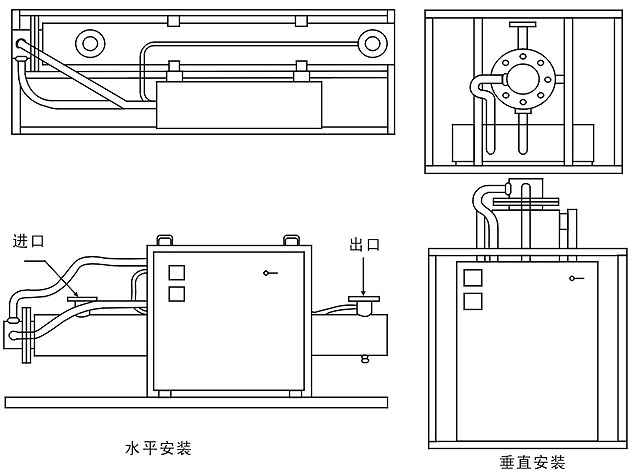

3、典型安裝示意圖

4、適用場合安裝示意圖

相關信息：電加熱器產品說明
