一、概述
    防爆電加熱棒(以下簡稱電加熱棒)是用礦物絕緣加熱電纜作為發熱元件的棒型加熱器，用于罐儲液體介質的加、伴熱，適用于加熱除汽油外的各種液體介質。可用于石油、化工、煉油、采油、精細化工、冶金、玻璃、電力、醫藥、衛生、食品等領域。

二、電加熱棒的特點
    1、電加熱棒結構堅實，抗彎強度高，小巧，密封，防爆，符合儲存石油及其制品的各型式油罐加熱和保溫。
    2、電加熱棒發熱均勻，表面熱負荷低，使用壽命長。沒有無功損耗，熱效率高，操作檢修方便，日常無需維護。
    3、無需將容器內介質清除即可更換、維修。
    4、DBRL系列電加熱棒不必在罐上開孔，利用人孔即可安裝。

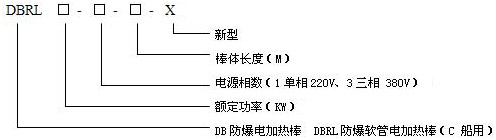

三、型號及含義

四、工作原理及結構
    1、工作原理：加熱電纜緊貼棒體內壁，熱量傳遞棒體并通過棒體足夠的外表面積傳遞給介質加熱升溫。
    2、電加熱棒結構
    電熱棒是根據GB3836.1-2000爆炸性環境用防爆電器設備的要求設計和制造，符合ExdeⅡBT3～T4級防爆要求。用戶必須按本說明書中的要求設計、安裝和使用，電熱棒應與控制柜配套使用，以完備相應的液位配套保護。電熱棒有DB型（直式）和DBRL型（直角軟管式）兩種，見圖一和圖二。

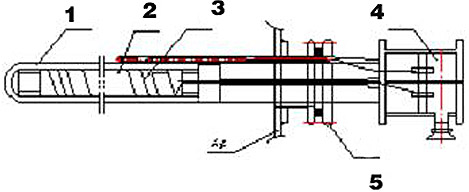

①棒殼 ②芯管 ③ 加熱電纜 ④接線盒 ⑤安裝短節

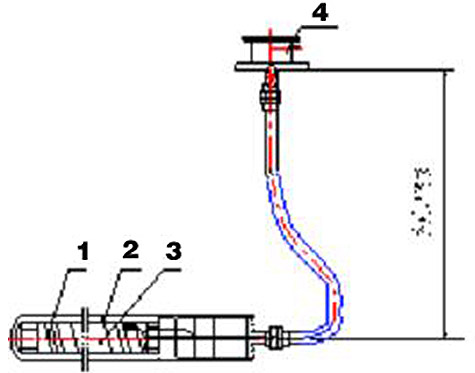

DBRL（直角軟管）電熱棒結構示意圖 ①加熱電纜 ②殼體 ③芯管 ④接線盒

    10～300KW臥式電加熱器外形尺寸（見表一），DBRL型電加熱棒是專門為小型油罐可以在不清洗內部、不在罐壁上重新開孔的條件下能夠直接從罐人孔內插入安裝而設計的，亦可用于不便在罐側面開口需在上部安裝的儲罐（如埋地罐）。其加熱部分在下部水平段，垂直部分為引出線段，高度視用戶具體要求確定，接線盒在罐人孔外部連接。

五、型號及規格

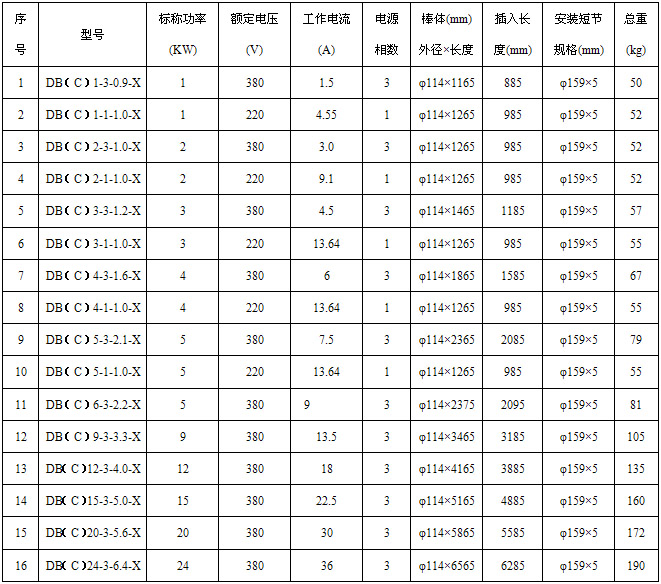

    1、DB（C）系列型號及規格表 (表一)

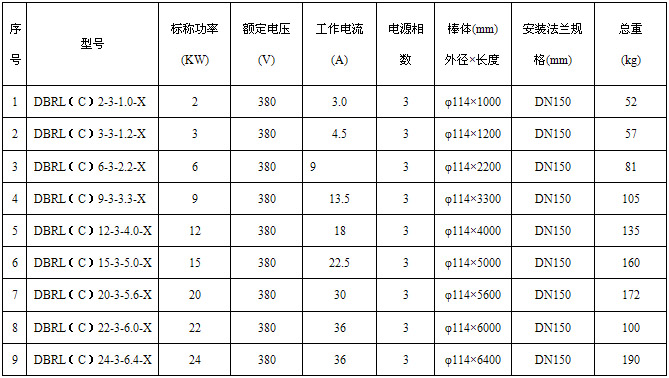

    2、DBRL（C）系列型號及規格表 (表二)

注：1、可根據用戶要求設計、制作非標尺寸的產品。
    2、DB(C)系列安裝用短節用戶可以按我方提供的圖紙自行加工，也可隨產品出廠配套供應。
    3、DBRL系列產品表中所列最大功率為24KW，選用大功率時，可采用雙棒結構，按用戶要求另行設計。


六、使用環境及條件要求
    （1）環境溫度：-20℃～+40℃
    （2）環境相對濕度：小于95%
    （3）海拔高度：小于2000m
    （4）電壓波動為： -10%～+5%

七、選用注意事項
    1、使用場所：
    ExdeIIBT3/T4增安隔爆型適用于含有ⅡA、ⅡB類T1～T4溫度組別爆炸性氣體或蒸汽與空氣形成爆炸性氣體混合物的2區環境。ExdIIBT4
    隔爆型適用于含有ⅡA、ⅡB類T1～T4溫度組別爆炸性氣體或蒸汽與空氣形成爆炸性氣體混合物的1區、2區環境。
    2、加熱介質：除汽油外的液體。
    3、加熱棒的溫度組別隨加熱介質的溫度確定。
    4、介質加熱溫度小于100℃，加熱棒溫度組別按T4。
    介質加熱溫度小于150℃，加熱棒溫度組別按T3。

八、配套設備和附件的選用
    為確保加熱棒安全運行，加熱棒必須與配套的介質溫度控制裝置及液位保護裝置連鎖使用。用戶選用配套設備和附件時必須達到使用注意事項要求。
    加熱棒配套的設備為：電熱控制柜。
    附件：防爆測溫電阻、低液位保護裝置（防爆浮球液位控制器）、超溫控制裝置。
    以上設備、附件由用戶自行選用，我公司可為用戶提供上述配套設備和附件的參考選用方案。

注：1、安邦提供多規格電加熱器的訂制，用戶只需將設備技術圖紙與技術要求提供給我公司技術部就可。我公司將根據現場工況與溫度要求計算加熱器的設計功率和電加熱的外型結構，并且將附圖與用戶，并對電加熱器的具體外型尺寸和安裝方式與用戶進行研究與溝通。
    2、具體情況可直接聯系我公司銷售部門，安邦將為您提供整套的電加熱解決方案。
