并聯恒功率電伴熱帶專利號：ZL200920171092.4；證書號：第1450860；發證機構：中華人民共和國國家知識產權局

HWLX（RDP2-J3）型恒功率電伴熱帶

    HWLX（RDP2-J3）并聯恒功率電伴熱帶主要用于各種管道、儀表的防凍保溫。最高維持溫度可達150℃。可用于工廠一區、二區爆炸性氣體場合。

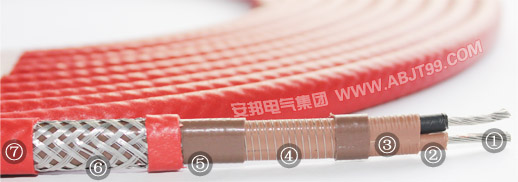

  ① 鍍錫圓銅線；  ② 芯線絕緣層；  ③ 內護套絕緣層；  ④ 發熱絲；  ⑤ 外護套；  ⑥ 金屬編織層；  ⑦ 加強護套

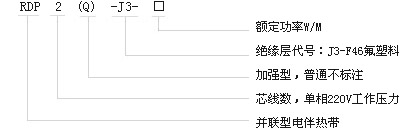

HWLX（RDP2-J3）恒功率電伴熱帶型號名稱說明

例：RDP2-J3-30：表示絕緣材料為F46氟塑料的額定功率為30W/m、工作電壓為220V的單相普通型恒功率電伴熱帶
    RDP2(Q)-J3-40：表示絕緣材料為F46氟塑料的額定功率為40W/m、工作電壓為220V的單相加強型恒功率電伴熱帶

產品結構與工作原理
    電源母線為二根平行的絕緣軟銅線，在內絕緣上纏繞鎳鉻電熱絲，并將電熱絲每隔一定距離（即“發熱節長“）與母芯線連接，從而形成連續的并聯電阻。母芯線通電后，各關聯電阻發熱，因而形成一條連續的伴熱帶，而且可以根據使用情況發熱節長度任意剪接。

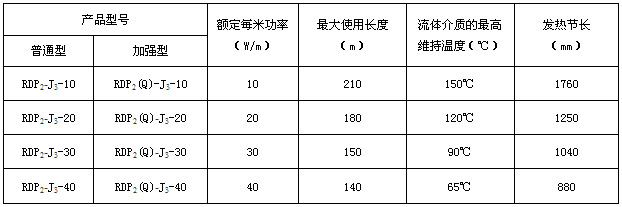

產品規格及主要參數

最高維持溫度：是指管道內介質需要維持的工藝溫度，一般不宜超過本表規定值。
額定電壓：220VAC

常態絕緣電阻：≥20MΩ/百米
介電強度：2000VAC/50HZ/1min

長期最高耐溫：205℃
防爆標志：ExeⅡT4

防護等級：IP56  IP65

產品主要特點
    單相并聯式恒功率電伴熱帶單位的發熱量恒定，使用的電伴熱帶越長，輸出的總功率越大，電伴熱帶在現場可按照實際需要的長度任意剪切，但最短不得少于1個發熱節點。由于電伴熱帶具有柔軟性，可以方便的緊貼被伴熱管道表面敷設。電伴熱帶外層有銅絲屏蔽編織層，不僅具有傳熱和散熱作用，能提高電伴熱帶的整體抗拉強度，同時還能作為安全接地線使用。
