一、概述
    XGN15-12型單元式六氟化硫環網柜（以下簡稱環網柜）是以六氟化硫氣體作為絕緣、滅弧，整體柜采用空氣絕緣的新一代的金屬封閉開關設備，采用六氟化硫三工位負荷開關，結構簡單，性能可靠。根據用戶的不同要求可選配：手動或電動操動機構。
    環網柜適用于交流50Hz、12kV的電力系統，廣泛應用于工業及民用電纜及供電末端。特別適用于城市居民區配電、小型二次配電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道、高層建筑等電力系統中作為接受和分配電能之用。

二、主要結構特點
    1、環網柜由母線室、三工位負荷開關室、電纜室、操動機構室、聯鎖機構和低壓控制室及計量回路等部分組成。各隔室用鋼板分開，可避免故障部位影響到鄰室。
    2、母線室布置在柜體的上部 ，在母線室中主母線連接在一起，貫穿整排開關柜。母線呈水平布置，可方便的擴展。
    3、開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6氣體作滅弧介質，在操作軸引出端設有兩個透明的塑料端蓋，透過它可以觀察觸頭狀態。開關室內可根據用戶要求裝設SF6氣體密度表或帶報警點的氣體密度器。
    4、電纜室主要用于電纜連接，使用單芯或者三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接，同時充裕的空間可以容納避雷器、電流互感器、下接地開關等元件。

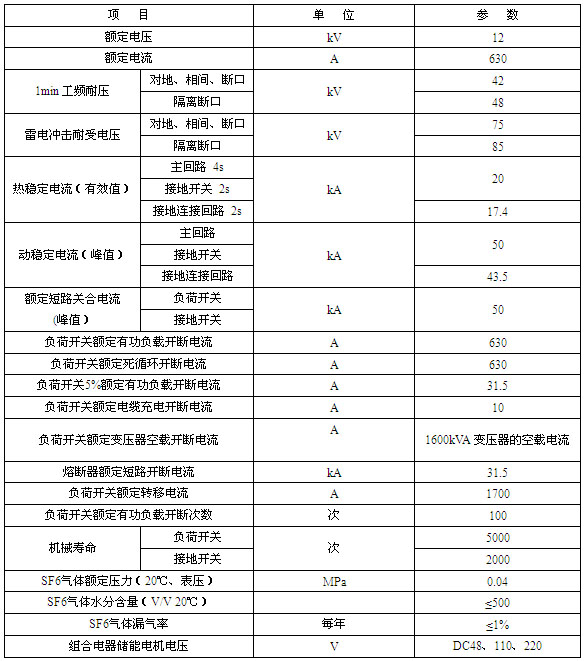

基本技術參數:
