（MI）礦物絕緣加熱電纜專利號：ZL201020647498.8；證書號：第1953825；發證機構：中華人民共和國國家知識產權局

    MI加熱電纜根據應用分為MI礦物絕緣加熱電纜（亦稱MIC加熱電纜）、防火電纜（亦稱氧化鎂防火電纜）、測溫電纜（亦稱電熱偶）；又名MI鎧裝礦物絕緣加熱電纜。

    MI型加熱電纜是由電熱合金絲（發熱體）無機礦物絕緣物和外鞘金屬套管經過多次拉伸形成致密度很高的堅實體。可以滿足高溫條件和大發熱功率（達269W/m）的需要，最高承受溫度可達600℃；導體電阻值的范圍從2.1Ω/km到36100Ω/km，具有優良的機械強度、耐腐蝕。主要應用于核工業、建筑業、金屬制造工業、罐桶、容器加熱、高溫工業管道伴熱、工藝介質防凝降粘、各類工業電加熱器等。在國際上應用得到驗證已經超過了四十年。

特性
    由于MI礦物絕緣加熱電纜由金屬及無機絕緣材料制造，所以它比其他由塑料絕緣制造的加熱電纜或伴熱電纜有著明顯不同的優點。由于它的特殊結構，時期具有如下特性：
    1、因其構成物全部由不燃燒的無機物組成，所以產品防火、阻燃，且不會產生有毒氣體，因發熱電纜有可靠的金屬管密封且接地良好，特別適合各種防爆場所。
    2、因氧化鎂絕緣材料在溫度高達1800多度時仍能保持穩定不變。因此發熱電纜本身的使用溫度極限就是組成線芯及金屬外護套層所承受的最高溫度。
    3、產品的絕緣層氧化鎂是一種無機物質，線芯和外護套都由金屬構成所以從根本上解決了老化問題，大大的延長了發熱電纜的使用壽命。在規定的條件下使用壽命可達數十年。
    4、產品采用不同外套管能耐油類、溶劑及大多數酸類的侵蝕。具有良好化學穩定性。
    5、機械性能好，因其結構堅固，可耐扭絞、擠壓、彎曲、拉、磨擦及一般的粗重搬運。
    6、因該發熱電纜的發熱方式屬一種串聯的電阻型電熱元件，因此發熱均勻，全長溫差極小。
    7、發熱功率大，一般為30～60W/m以上，該發熱電纜不會像蒸汽加熱管線那樣因蒸汽停止供應而發生凍結的危險，需要時打開電源即可，不需經常維護。
    8、耐低溫，在低溫下施工不脆斷，易于冬季施工和維修。

    9、耐太陽輻射照及抗核輻射，工作溫度等級高。+250℃、400℃、600℃、800℃。

MI加熱電纜分類

    礦物絕緣電纜是用金屬（如銅 、銅鎳合金等）作為導體，氧化鎂礦物絕緣材料作為絕緣體，金屬材料（如銅、銅鎳、不銹鋼、合金材料）作為護套的一種電纜。必要時，可在金屬護套外擠包一層塑料外護套或低煙無囪外護套。

 1、銅護套礦物絕緣加熱電纜
    可以滿足高溫條件和長輸管線伴熱的需要。最高承受溫度可達250℃；對要求防腐或埋地應用的場合，需加高密度聚乙烯HDPE外護套,最高承受溫度可達90℃；且具有優良的機械強度。

2、銅鎳合金護套礦物絕緣加熱電纜
    銅鎳合金護套系列礦物絕緣加熱電纜可以滿足高溫條件和長輸管線伴熱的需要。其最高承受溫度可達400℃；礦物絕緣電纜具有優良的機械強度，耐腐蝕。

3、不銹鋼護套礦物絕緣加熱電纜
    不銹鋼護套系列礦物絕緣加熱電纜可以滿足高溫條件和大發熱功率（達269W/m）的需要。該系列加熱電纜最高承受溫度可達650℃；礦物絕緣電纜具有優良的機械強度，耐腐蝕。

4、825合金護套礦物絕緣加熱電纜
    825全金護套系列礦物絕緣加熱電纜可以滿足高溫條件和大發熱功率（達269W/m）的需要。該系列加熱電纜最高承受溫度可達800℃；導體電阻值的范圍從礦物絕緣電纜具有優良的機械強度，耐高溫和耐腐蝕性能，適應于各種防爆場合和特殊區域。

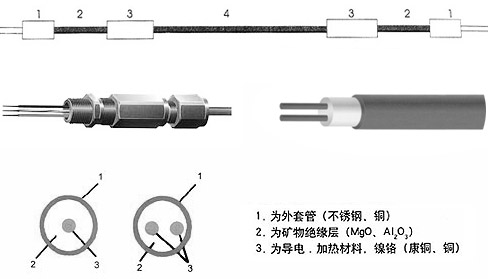

MI加熱電纜結構圖

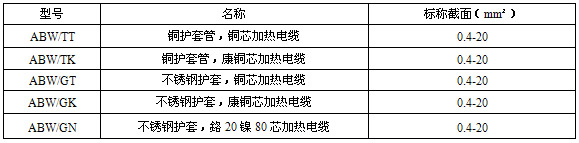

產品型號、名稱及規格

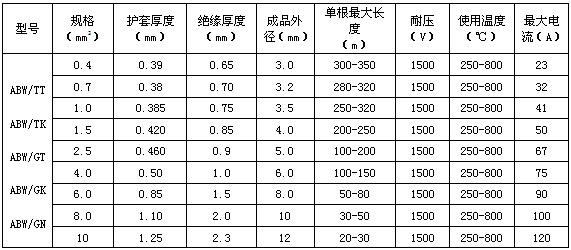

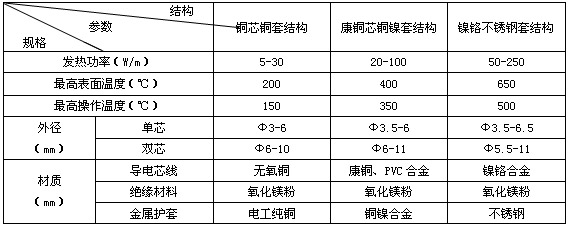

鎧裝加熱電纜技術參數

特性參數


技術性能
1、長度：±2%；
2、電阻值公差：±10%；
3、耐壓性能：加熱電纜耐壓：1500VAC/1min；加熱元件耐壓：1200VAC/1min；
4、絕緣電阻：成品測試-100MΩ/500VDC；
5、不滲透性：整根電纜（含接頭）浸沒水中12小時后，絕緣電阻不得小于-100MΩ/500VDC。

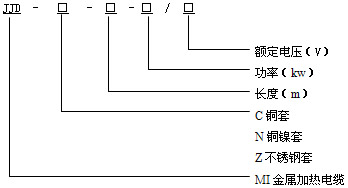

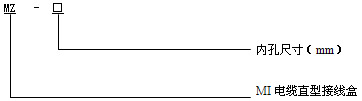

型號名稱說明

應用領域
    石油化工：苯、苯乙烯、苯二醛、聚乙烯、乙二酸、丙二酸、丙烯酸、亞乙基二酸、氧、尼龍、合成纖維、漆、樹脂等工藝管線和容器。
    煉   油：原油管線；蠟、瀝表、重油、渣油、蒸留、氯化裂解、硫、焦化等管線；氣體管線防冷凝；催化劑氣化反應堆預熱；液化石油氣和天然氣儲罐防霜凍。
    電   力：高壓給水、高壓冷凝、排污放氣、蒸氣、脫氣、儀表、酸堿和儲重油點火油路、核電站設備和回路及螺栓加熱器。
    冶   金：高溫輸送管線，鍋爐前管道工程。
    制   藥：油脂、軟膏、油霜。
    運   輸：鐵路叉口防凍融雪，油罐車放油解凝。

應用環境

    1、礦物絕緣發熱電纜管道保溫防凍系統采用極為可靠的電加熱技術，對需要保溫防凍的管道、流體或其它工藝設備進行加熱，補充流體損失的熱量，控制其溫度保持在允許的范圍內，適用于各種管道系統和工藝設備、閥門、罐體的防凍處理和溫度維持。如：建筑給排水管道、生活熱水管道、石油輸送管道、其它化工食品工業高粘度的液體管道等。
    2、礦物絕緣發熱電纜融雪化冰系統可用于坡道、橋梁、車行道、人行道、停車場、室外樓梯等室外設施的融雪化冰，保證行人地區安全。本系統可適用于瀝青、混凝土和磚瓦等特殊路面。冬天冰雪為行人和車輛造成的不便以及對建筑物的損害將不復存在。尤其是在盲道上的安裝，為盲人在冬季的出行提供安全保證。本系統鋪設地區的冰雪在任何時候都能清除，避免了大量撒鹽、人工鏟雪及冰霜帶來的危害。交通事故得以減少，行人和車輛的安全性得以提高。
    3、礦物絕緣加熱電纜土壤發熱系統可以防止土壤凍結，草綠常青。維護，維修成本低，安全可靠。適用于運動場、四季廣場、花園草坪的土壤加熱，不會破壞綠色自然環境，最大限度的降低對已建成的草坪的損害。安裝及使用成本非常經濟，節省了播種、維護的開支，使草坪在最短時間內恢復使用。
    4、礦物絕緣發熱電纜產品還特別適用于易燃易爆區域、高輻射區及不便檢修、更換而需要可靠長期使用的保溫加熱場所。
    5、鐵路道軌及道岔融雪系統由控制中心、控制柜、環境檢測裝置、電加熱元件、隔離變壓器、連接線纜和通道組成。適用于各種類型道岔融雪的需要。當發生降雪或溫度變化時，系統可自動或人工啟動電加熱融雪電路，保證道岔正常轉換。系統適用于三相、單相供電，能集中、分散設置，維護工作量小，安裝于道岔上的電加熱元件使用壽命長達十年以上。

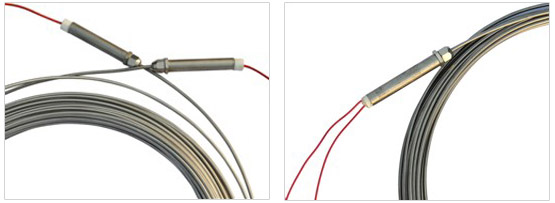

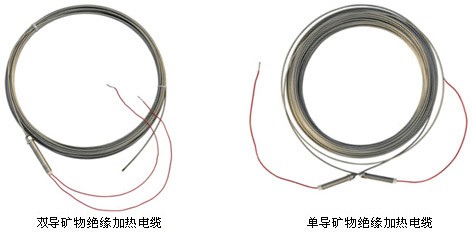

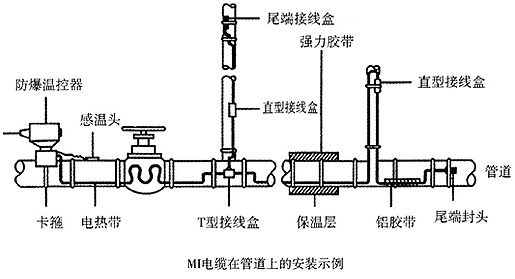

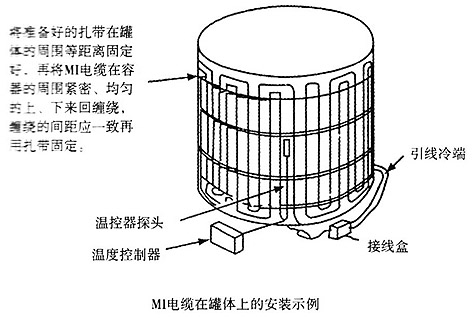

安裝示例圖

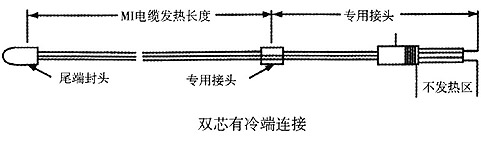

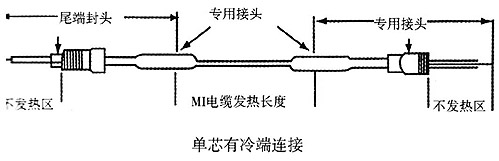

MI加熱電纜冷端連接方法
