變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜，以及額定電壓1 kV及以下的輸配電纜路中，作輸送電能用。尤其適用于造紙、冶金、紡織、金屬加工、礦山、鐵路和食品加工等行業。
一、使用條件
1、額定電壓U0/U: 0.61KV
    2、電纜導體長期允許最高溫度為90℃ ,短路時最高溫度為250℃(最長持續時間為5秒)。
    3、安裝敷設環境溫度不低于0℃ ,固定敷設時環境溫度不低于-10℃
    4、電纜允許最小彎曲半徑不小于15D ( D-電纜外徑，mm)
二、產品性能
    1. BPYJVP12R. ZR-BPYJVP12R, BPYJVPXI3R, ZR-BPYJVPX13R型設計采用符合GBIT3956-1997規定的第5類軟絞合銅導體。
    2、交聯聚乙烯絕緣，耐溫耐候性好。
    3、低傳輸阻抗，電磁兼容性好。
    4、低工作電容。
    5、良好抗干擾和低輻射性能。
s、對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。
三、主要技術參數

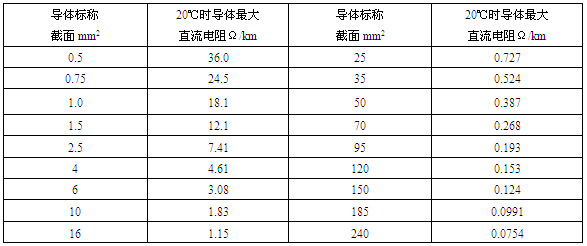

   1、20℃時導體最大直流電阻

 2、交流電壓試驗

    電壓應依次施加在每一絕緣導體對其余導體和繞包金屬層之間施加試驗電壓3500V15min，絕緣應無擊穿。試驗應環境溫度下進行。

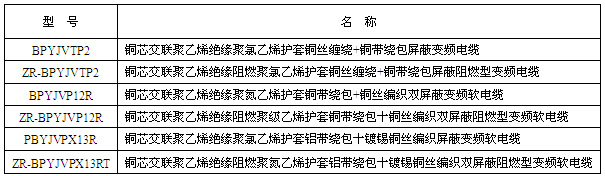

四、型號名稱

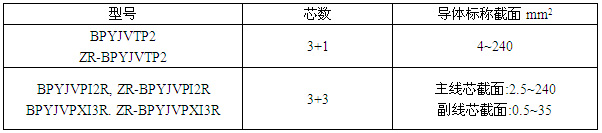

五、生產范圍

 注：另可根據用戶需要提供鎧裝結構變頻電纜

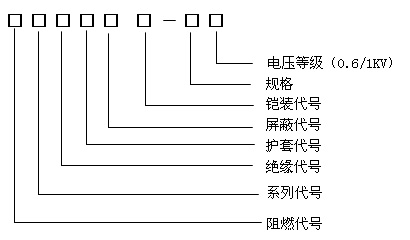

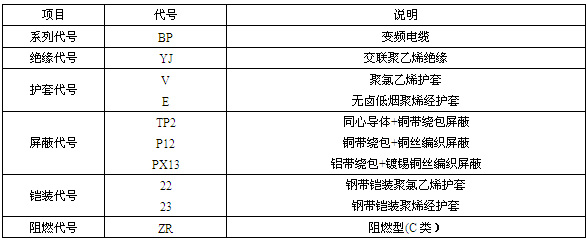

型號說明

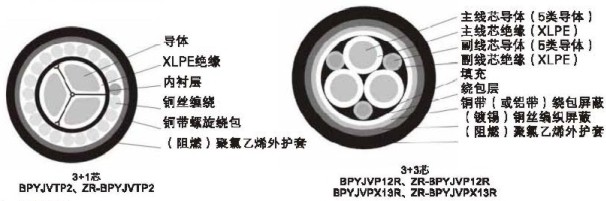

 六、產品結構示意圖

七、外徑尺寸

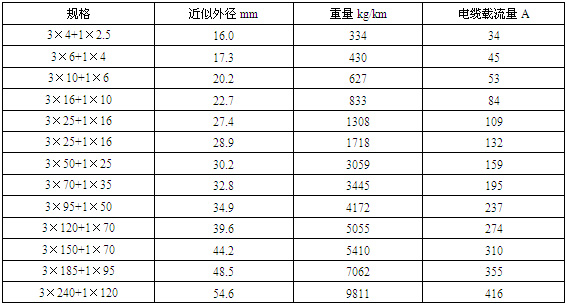

1、BPYJVTP2、ZR-BPYJVTP2 3+1

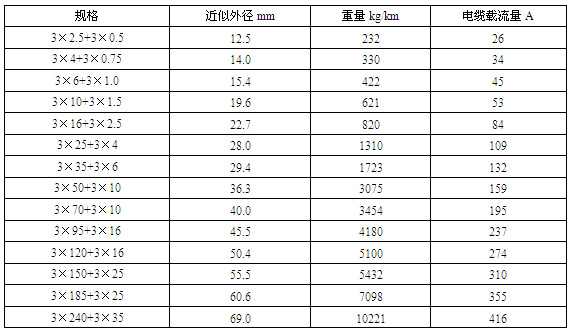

2、BPYJVTP12R、ZR-BPYJVTP12R BPYJVPX13R、ZR-BPYJVPX13R 3+3
