管道集膚伴熱系統的工作原理是基于集膚效應和鄰近效應兩種物理現象。

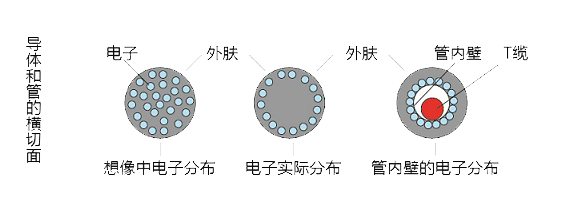

  集膚效應：當給一個導體通電時，導體內部的電流分布是不均勻的，即導體內的電流會集中在導體的表面，而導體中心部分的電流強度為零。簡而言之就是電流集在導體的“皮膚”流通，所以稱之為“集膚效應”。鄰近效應：當高頻電流在兩個導體中彼此反向流動時，電流會集中于導體的鄰近側流動。

   管道集膚伴熱伴熱\加熱工作原理：在集膚效應和鄰近效應的作用下，由于絕緣導線（T纜）與鐵磁性碳鋼管（簡稱：熱管）中的往返電流產生交互感應，導致“熱管”中的返回電流聚集在其內壁表面，并產生熱量的一種物理現象。也就是將電流集中在“熱管”的內壁流動，使熱管產生熱量，而熱管的外壁表面沒有可測的電流。

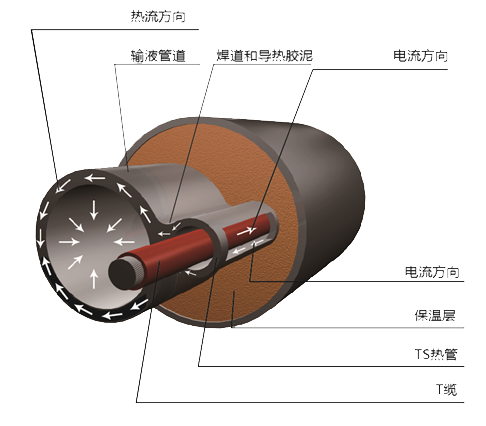

  管道集膚伴熱\加熱熱傳導示意圖：

  管道集膚伴熱的熱能產生來源于三部分：

1、電流在鐵磁性碳鋼“熱管”內壁返回過程中，由“熱管”阻抗產生的熱量；

2、 由于絕緣導線與“熱管”之間產生的交互磁場而導致磁滯現象和渦電流而產生的熱量；

3、由于絕緣導線I2R的阻抗而產生的熱量。

注意：如果使用銅或其他非磁性材料作為“熱管”材料，則只有在特別高的頻率下才能產生更好的集膚效應。

  管道集膚伴熱系統是目前最耐用、最有效的節能、環保、無排放的凝結介質輸送管道伴熱\加熱系統。

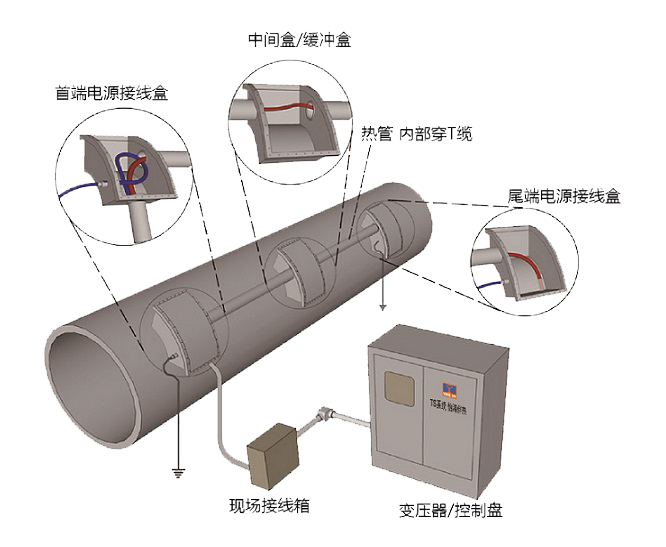

  管道集膚伴熱系統由一條集膚伴熱電纜，在現場冷端接線箱內與輸入動力電纜連接后，進入首端電源接線盒，然后入熱管，以及與之相連接的中間接線盒、緩沖盒等，最終穿達終端電源接線盒，并與盒內接線端子相連接。在接線盒內的端子連接另外一段T纜，引出至箱，與輸出動力電纜相連接，形成集膚伴熱系統回路。

  集膚伴熱系統通電時，電流由T纜送達與之相連接的KTSE-E接線盒，在集膚效應和鄰近效應的作用下，返回的電流被集中在KTSE-E接線盒、熱管、KTSS-E盒、KTSS-W-E盒、KTSF-E接線盒的內壁表面，通過這些組件的阻抗發熱，產生加熱溫度。在臨近效應作用下，流經這些組件的電流只能集中在組件的內壁表面，而這些組件的外壁表面沒有可測電壓。

  集膚伴熱是解決凝結介質輸送時管道、儲罐伴熱和加熱的最佳方式，節能、環保、無污染、無排放。怡海伴熱憑借20年積累的實踐經驗，結合國外的先進技術，深入研究TS系統在伴熱、加熱領域的應用，在設計準確性、提高熱效率和安全性等方面，形成了自有的技術體系，儲備了二十多項專有技術。
