安邦太陽能電伴熱帶安裝操作（安裝示意圖）

來源：安邦電伴熱網（安邦電氣集團）　　瀏覽次數：29548　　日期：2013年4月02日

    太陽能熱水器常年受進出水管凍堵困擾，尤以北方為甚，使用安邦牌太陽能熱水器專用電伴熱帶可使冬季水管暢通無阻，方便快捷。本文《安邦太陽能電伴熱帶安裝操作》為安邦技術部整理編輯，如轉載請注明來源：安邦電伴熱網 www.127qa.com。太陽能電伴熱帶安裝步驟、注意事項及安裝示意圖。




使用安邦牌太陽能電熱帶應嚴格按照操作規范安裝人員需持有電工上崗證，具體操作規范如下：
    1、電熱帶與安裝工具的準備：小心拆開電熱帶包裝盒，檢查電熱帶及附件是否完好，嚴禁使用表面有劃傷裂痕的電熱帶，經檢查完好后，將電熱帶及附件放入自己的工具包中，避免與異物接觸，尤其不可隨意拋甩、撞擊。



 太陽能電伴熱帶安裝示意圖（2）

 太陽能電伴熱帶安裝示意圖（3）

    將安裝電熱帶所需的相關工具放入另一個專用工具包中。注意電熱帶與工具不能混裝，到達安裝地點后，將電熱帶與安裝工具分別拿出擺放整齊。

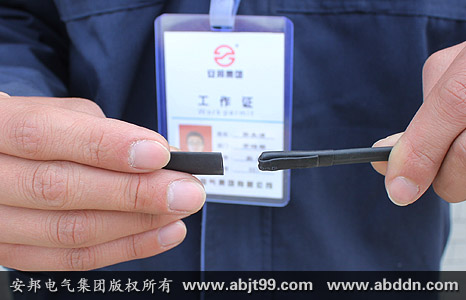

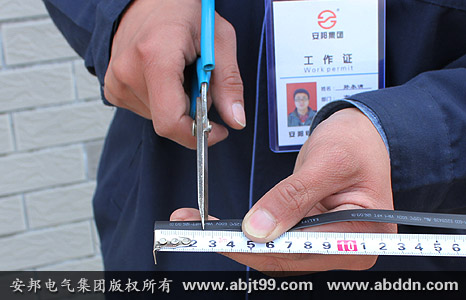

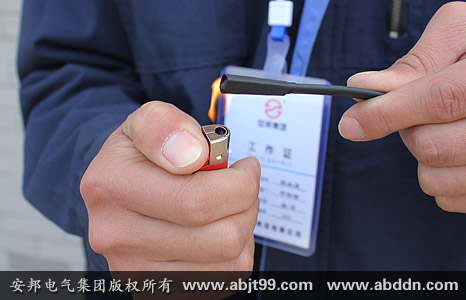

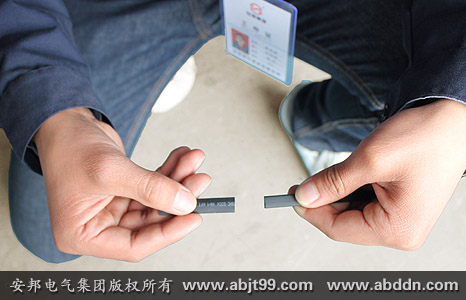

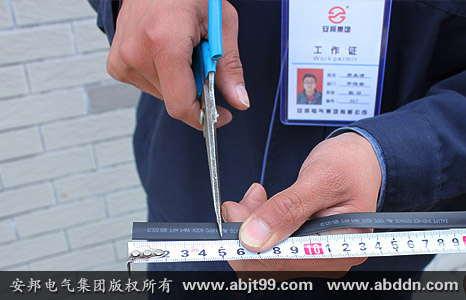

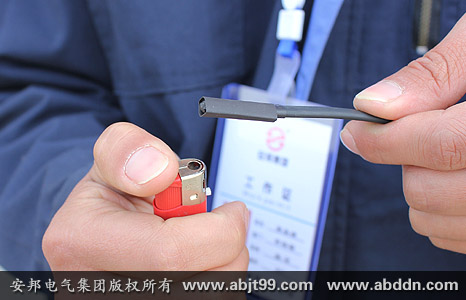

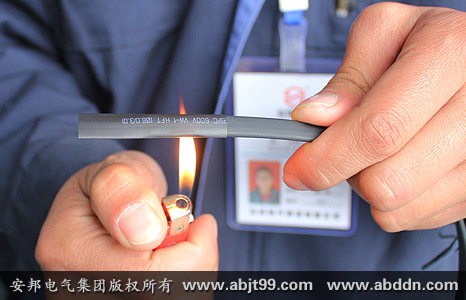

    2、電熱帶末端封頭：剪一截5厘米的熱縮管，從電熱帶尾端套入3厘米，用打火機沿四周均勻加熱（如示意圖4、5、6、7）；



 太陽能電伴熱帶安裝示意圖（4）

  太陽能電伴熱帶安裝示意圖（5）

 太陽能電伴熱帶安裝示意圖（6）

 太陽能電伴熱帶安裝示意圖（7）

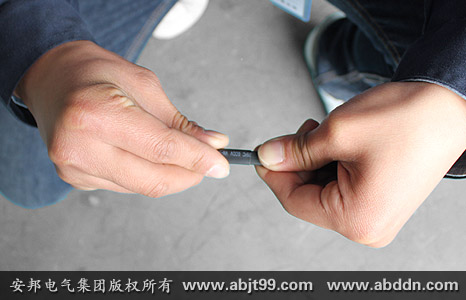

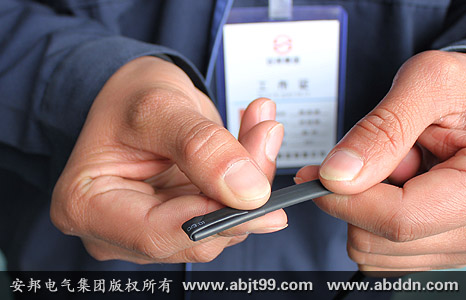

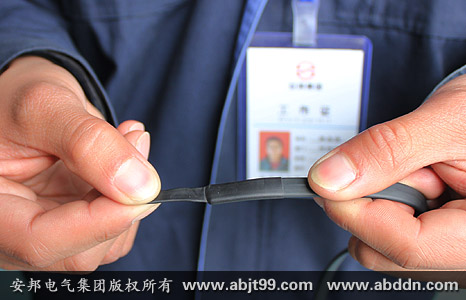

    將剩余的2厘米折疊壓緊（如示意圖8、9）；



 太陽能電伴熱帶安裝示意圖（8）

 太陽能電伴熱帶安裝示意圖（9）

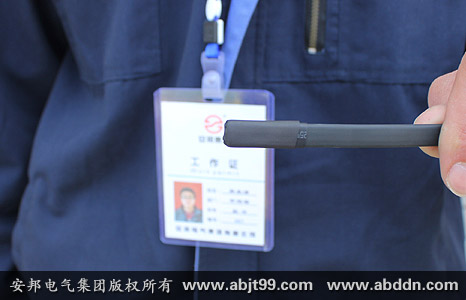

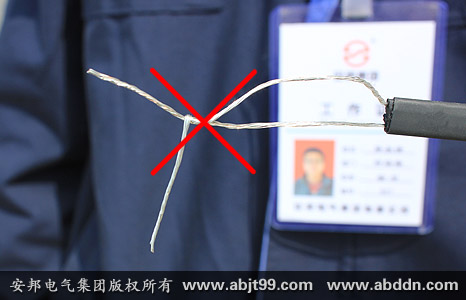

    再剪一節2.5厘米的熱縮管套入用打火機沿四周均勻加熱（如示意圖10、11、12、13、14）；注：禁止將兩根平行導線線芯相連且嚴禁與導電物質接觸。



 太陽能電伴熱帶安裝示意圖（10）

 太陽能電伴熱帶安裝示意圖（11）

 太陽能電伴熱帶安裝示意圖（12）

 太陽能電伴熱帶安裝示意圖（13）

 太陽能電伴熱帶安裝示意圖（14）

    3、安裝電熱帶：選用優質的太陽能熱水器專用管，用鋁膠帶將電熱帶沿縱向平行敷設在太陽能熱水器上下水管上，鋁膠帶起固定及擴大導熱面的作用。安裝時在尾端留5-7厘米以便檢查安裝好后的電熱帶是否正常發熱，若采用非標準的熱水管，將可能產生較大的熱脹冷縮。
    安裝時建議電熱帶螺旋纏繞在管上避免在熱脹冷縮過程中產生的拉張應力破壞電熱帶，造成電熱帶損壞甚至起火。電熱帶的最大敷設長度應小于30米；在敷設的電熱帶的時候，應根據實際管道的長度量取足夠長的電熱帶，再多留20厘米的長度接線，嚴禁串接使用。
    太陽能電熱帶在安裝時嚴禁穿越易燃物品，或者依附在房木結構的墻上，電熱帶在安裝過程中兩端嚴禁浸入水中或是被雨淋；安裝電熱帶時應嚴禁硬折，電熱帶不能承受過大的拉力；嚴禁沖擊捶打，用金屬物撥劃、損傷絕緣層。以免發生短路現象，安裝時碰到銳利邊棱必須使用隔離層，以防劃破絕緣層，更避免長距離的在地面拖拉。安裝后，嚴禁電焊、氣焊作業，以防止電焊熔渣落到電熱帶上損壞其絕緣層，引起查不到的隱患。
    太陽能電熱帶不可安裝智能儀表。安裝智能儀表雖然可以控制電熱帶的工作時間，但當冬季溫度低于零攝氏度時，智能儀表控制電熱帶反復通斷電，對其功率造成很大的衰減。

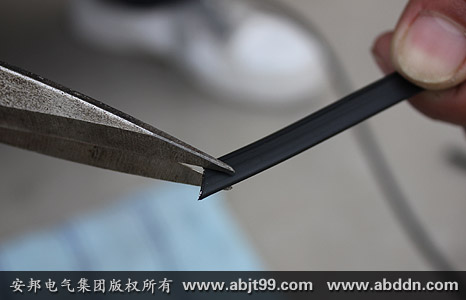

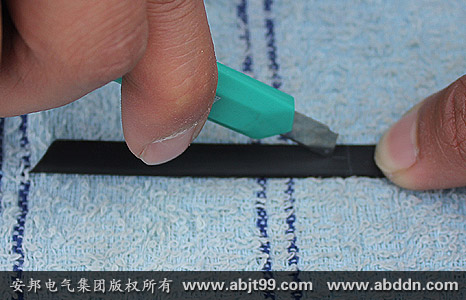

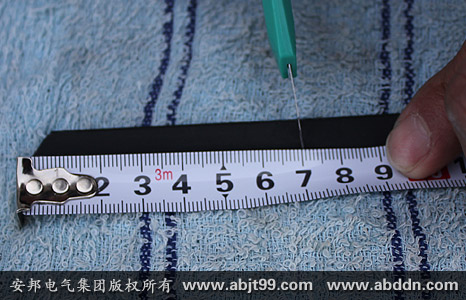

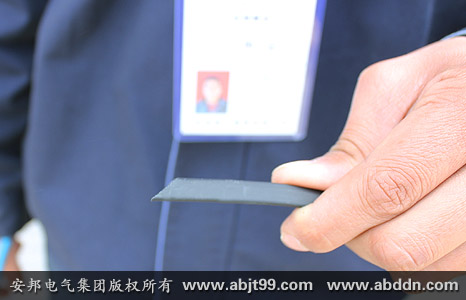

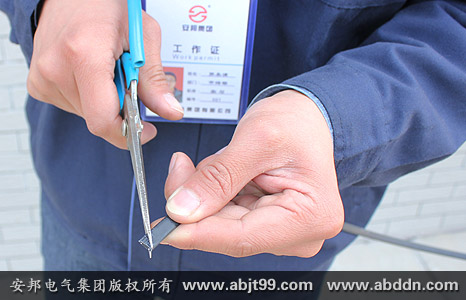

    4、電熱帶首端安裝：將電熱帶首段發熱體剪成45度斜角，用電纜刀輕輕在電熱帶絕緣層上劃痕，并在絕緣層剝去7厘米長度（如示意圖15、16、17、18、19）。



 太陽能電伴熱帶安裝示意圖（15）

 太陽能電伴熱帶安裝示意圖（16）

 太陽能電伴熱帶安裝示意圖（17）

 太陽能電伴熱帶安裝示意圖（18）

 太陽能電伴熱帶安裝示意圖（19）

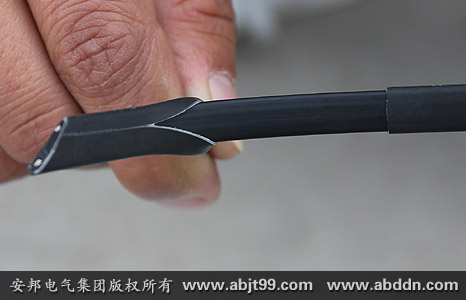

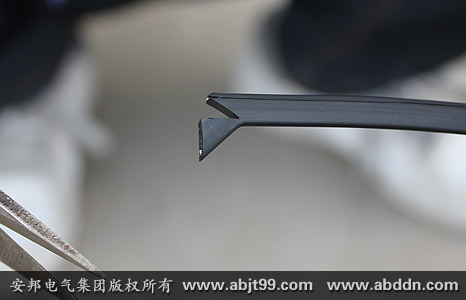

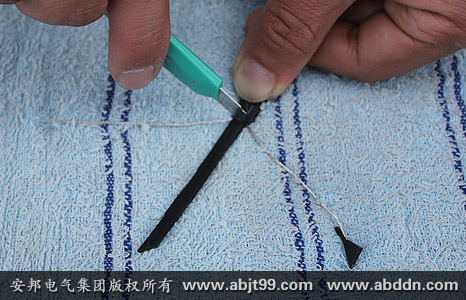

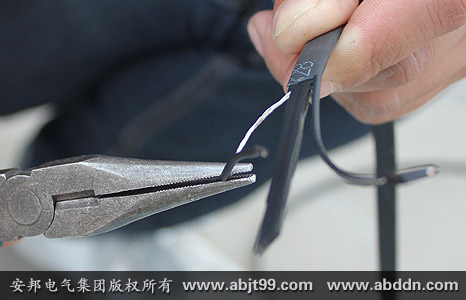

    在暴露出的芯帶上用電纜刀斜向刻痕并沿著兩根導電母線與半導體材料連接處縱向刻痕，用電纜鉗夾住被刻痕處并扭動以使其分開，并將一側的導電母線從半導體材料上剝離（如示意圖20、21、22、23）。



 太陽能電伴熱帶安裝示意圖（20）

 太陽能電伴熱帶安裝示意圖（21）

 太陽能電伴熱帶安裝示意圖（22）

 太陽能電伴熱帶安裝示意圖（23）

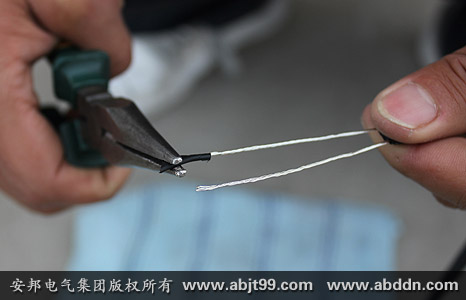

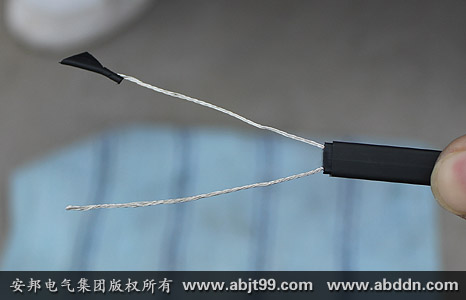

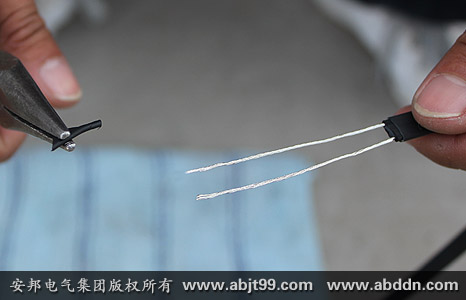

    在緊貼著絕緣層處的兩根導電母線之間的芯帶上用電纜刀橫向劃痕，用電纜鉗夾住中間的半導體材料彎曲使其松動從另一側的導電母線上將其剝離；在以上剝線過程中要避免導電母線受到損傷（如示意圖24、25、26、27、28）。將已剝好的電熱帶插入硅膠分線套并灌入硅膠，使其連接處完全密封（注：硅膠需要有30分鐘的表干時間，灌入硅膠后不要再從分線套中拔出電熱帶）將電熱帶導電線與電源線緊密連接，分別采用熱縮套管或自粘膠帶絕緣密封，再用電熱帶熱縮套管將電熱帶接頭處嚴密裹封做二次防水處理。（注：禁止將兩根平行導線線芯相連且嚴禁與導電物質接觸）



 太陽能電伴熱帶安裝示意圖（24）

 太陽能電伴熱帶安裝示意圖（25）

 太陽能電伴熱帶安裝示意圖（26）

 太陽能電伴熱帶安裝示意圖（27）

太陽能電伴熱帶安裝示意圖（28）



   5 、產品檢測：針對屏蔽性和防護性電熱帶的安裝，必須進行電氣測試用500V或1000V的兆歐表，檢查系統的絕緣電阻電熱帶的線芯與接地的阻值應不小于2兆歐。



太陽能電伴熱帶安裝示意圖（29）



    6、保溫層的安裝：保溫層施工必須在電熱帶安裝調試后24小時后無異常方可經行，保溫材料必須干燥，且必須保證材料的質量和厚度，潮濕的保溫材料不僅影響保溫效果，浪費資源，還有可能腐蝕電熱帶，縮短其使用壽命。

    7、電熱帶漏電保護電源輸入段必須安裝漏電保護裝置，這樣電熱帶一旦出現漏電現象，漏電保護裝置才能及時切斷電源保障安全。針對屏蔽性和防護性電熱帶安裝要求電源開關具備接地雙頭，以便電熱帶屏蔽線與其相連接。具體做法是，先將屏蔽性，防護性電熱帶首端線頭分別與用作電源線的三相線相連接，黃綠色為接地線，并用自粘膠帶將其包扎好，然后在電源輸入端連接屏蔽性、防護型電熱帶電源線，并將黃綠色屏蔽線與電源箱接地雙頭牢固連接即可。這一做法絕不可以省略（注：電源開關箱若無接地線，需將2米左右的圓鋼鉆入地下，作為接地樁。連接屏蔽金屬層引出線。）

    8、安裝完畢：安裝完畢后將電熱帶放入專用的工具包中，工具放入另外一個工具包中帶出安裝現場，嚴禁高空拋灑。

    9、警告：只有屏蔽性，防護型電熱帶適用于東北農村地區，寒冷地區選用大結構電熱帶，客戶在使用安邦電氣集團任何產品，必須按照國家安全規范，建設部安裝施工規范，在本公司相關使用說明書的知道下經行安裝調試，否則出現任何安全事故，本公司概不承擔責任。公司堅持：以質量為本，以科技取勝，求持續改進，使顧客滿意；咨詢電話：4006-888-749。
