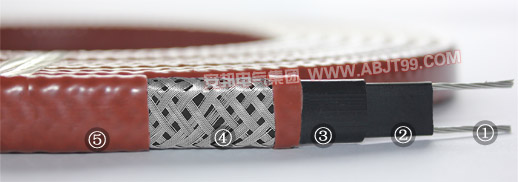

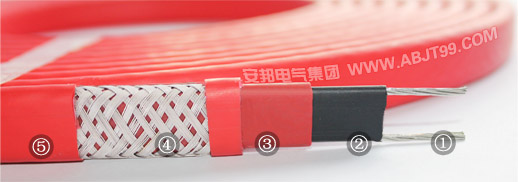

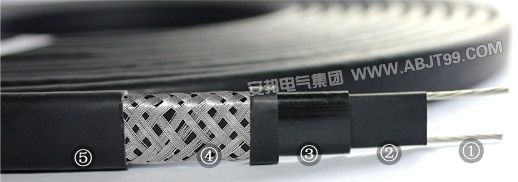

一、溫控電伴熱帶結構
  1、銅芯導線：多股絞合的銅芯導線；
  2、導電塑料層：普通PTC；阻燃PTC；含氟PTC；
  3、絕緣層：改良性聚烯烴；阻燃聚烯烴；含氟聚烯烴；全氟材料；
  4、屏蔽層：鍍錫軟圓銅線（覆蓋密度80%)；
  5、外護套：改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料；


二、溫控電伴熱帶結構分析
   溫控電伴熱帶一般在兩根平行銅芯導線外敷導電塑料層制成的芯帶，當接通電源工作時芯帶就是發熱電阻，將電能轉換成熱能對操作系統進行伴溫。當芯帶電阻隨溫度升高到高阻區，電阻大到幾乎阻斷電流，芯帶溫度便達到高限不再升高而自動限溫。而且因為是平行并聯結構，在一定范圍內可以任意截短或接長使用，很方便我們施工。
   再在制成的芯帶上包裹絕緣層，絕緣層一般會添加阻燃材料，防止溫度過高。這樣就形成了基本型的溫控伴熱帶結構，一般用于無防爆、無防腐要求，且環境濕度不大的場所，主要應用于一般場合下的管線的加熱或伴熱。
   然后再在絕緣層上編制一層編織網，這層編織網叫做屏蔽層，一般用鍍錫軟圓銅線編織，覆蓋密度達到80%。至此，這種結構的伴熱帶就是平常所稱的防爆電伴熱帶，防爆屏蔽層的作用：
    1、可以作為地線，假如電纜芯線內發生破損，泄露出來的電流可以順屏蔽層流如接地網，起到安全保護的作用。
    2、伴熱帶啟動電流相對大一些，電流周圍會產生比較強磁場，為了不干擾一些特殊的元件正常工作，屏蔽電纜內的磁場顯的尤為重要。
   最后套上一層護套，護套用于防腐防潮，同時護套里添加阻燃或者含氟的材料增強防爆作用，就是通常所稱的防腐防爆電伴熱帶。這種結構的伴熱帶運用范圍不僅局限于普通區，同時可以運用于危險區，腐蝕區。
