1、電伴熱帶(電纜)屋頂、天溝融雪化冰系統介紹
    寒冷低溫環境下，雨雪、冰水可能在天溝內凍結而造成排水系統不暢，且雨雪、冰水溢出后容易在天溝外側形成冰柱，如冰掛墜落，則易造成傷害的危險。在天溝內布置融雪伴熱系統能夠有效對天溝內的冰雪進行溶解，保證排水通暢。
    屋頂、天溝融雪化冰系統選用低溫自調節電伴熱電纜，其發熱原理為通過其內部半導體發熱材料來實現，其特性隨溫度的變化而變化，溫度越高其輸出功率越小，可以達到防凍和節能的目的。電伴熱帶(電纜)屋頂、天溝融雪化冰系統的安裝及使用成本非常經濟，避免了事故造成的損壞和維修，并保證使用壽命。

2．編制依據
    IEEE515-1997 電伴熱標準
    GB19518.1-2004/IEC62086-1:2001 爆炸性氣體環境用電氣設備：電阻式伴熱器第1部分--通用和試驗要求
    GB19518.2-2004/IEC62086-2:2001 爆炸性氣體環境用電氣設備：電阻式伴熱器 第2 部分—設計、安裝和維護指南
    Q320201DDE02-2002 電伴熱電纜生產（企業標準）
    GB10067.1-80 電熱設備技術條件（通用部分）
    GB10066.1~882 電熱設備的試驗方法（通用部分）
    GB/T19835-2005 自限溫伴熱帶
    GB2951 電線電纜機械物理性能
    GB3048 電線電纜電性能
    GB/T-2406-93 塑料燃燒性能試驗
    GB-2952 電纜外護套
    GB6995 電線電纜識別標志方法

3、電伴熱帶(電纜)屋頂、天溝融雪化冰系統方案
    電伴熱帶(電纜)屋頂、天溝融雪化冰系統選用低溫自調節電伴熱電纜，三層天溝共設計伴熱回路為104個，其中控制片區分為14個，設計為第四層6個片區，第五層6個片區，屋頂層2個片區，每個片區采用一個溫濕度控制器進行控制，有效的根據該片區的天溝情況對伴熱電纜的投入進行控制。當溫濕度控制器觸點閉合時，連鎖閉合該片區的供電回路的接觸器吸合，伴熱電纜投入，如溫濕度控制器觸點斷開則該片區的供電回路的接觸器斷開，伴熱電纜斷電。

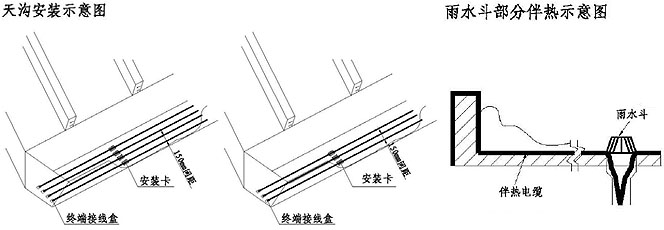

伴熱電纜的鋪設方式根據天溝的情況分為兩種，一種是有雨水斗的鋪設方式，一種為無雨水斗的鋪設方式。本工程在天溝內每隔一段距離放置有雨水斗，每個雨水斗內部需留有一定量的伴熱電纜，以防止在雨水斗內部結冰導致下水困難，600mm寬天溝采用4根伴熱電纜布置于天溝底部，450mm采用3根伴熱電纜布置于天溝底部，每兩根伴熱電纜之間留有150mm的距離，兩邊伴熱電纜距離左右壁各75mm。伴熱電纜的鋪設方式如下圖所示：

4、屋頂、天溝融雪化冰系統電伴熱帶(電纜)及附件
4.1 電伴熱帶(電纜)

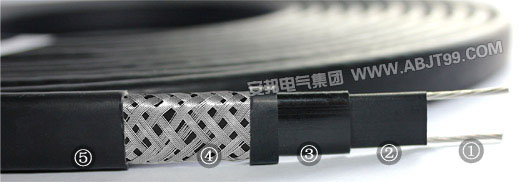

    本系統采用低溫自調節電伴熱電纜，電纜外部有塑料護套及金屬屏蔽網，外護套具有抗紫外線，防水，防腐蝕，放機械損傷功能。所選伴熱電纜在現場安裝時可根據所需長度任意切割,安裝方便，同時可以根據被伴熱對象外形隨形安裝。
    低溫自調節電伴熱電纜的發熱原理是通過其內部半導體發熱材料來實現的，其特性隨溫度的變化而變化，溫度越高其輸出功率越小，故可以達到防凍和節能的目的。

4.2 電伴熱帶(電纜)的安裝附件
    安裝附件主要有：電源接線盒，中間接線盒，終端接線盒，伴熱電纜安裝卡， 溫濕度控制器，防護等級為IP65。所有附件皆符合IEEE、IEC，及GB3836.1～3-2000等標準，并通過ISO9001質量認證，在進貨及成型后皆經過各項嚴格工序控制及耐壓，絕緣，耐熱，彎曲等測試檢驗。
4.2.1 電源接線盒：可用于防爆場合Ⅰ、Ⅱ級2區，用于電源和1- 2根電伴熱電纜的連接。

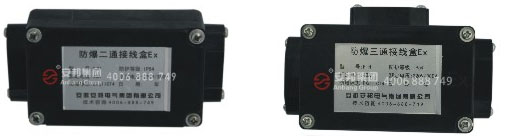

4.2.2 中間接線盒：有兩種型號，一種是用于2-3根電伴熱電纜的直型，一種為T型。可用于防爆場合Ⅰ、Ⅱ級2區。

4.2.3 終端接線盒：可用于防爆場合Ⅰ、Ⅱ級2區，用于電伴熱電纜尾端的密封。

4.2.4 溫濕度控制器：可用于防爆場合Ⅰ、Ⅱ級2區，溫度設定范圍為-35-330℃。
